КАК СДЕЛАТЬ ГАРАЖНЫЕ ВОРОТА СВОИМИ РУКАМИ?

Опубликовано: 17.05.2021 в 11:32

Подавляющее большинство мужчин способна изготовить простые гаражные ворота своими руками, но не все они имеют на это достаточно времени. При необходимости можно заказать готовую конструкцию от профессионалов. Если же вы планируете самостоятельную работу, нужно заранее выбрать конкретный тип конструкции для монтажа. Сегодня известно несколько актуальных вариантов. У каждого из них есть определенные преимущества и некоторые особенности, а также — разная степень сложности изготовления.

Самодельные ворота и их виды

  • Откатные ворота. Способ крепления полотна — на балку, которая может располагаться сверху или снизу. Для определенных объектов используются различные варианты сборки: подвесные, реечные, консольные. Откатные системы привлекают удобством и практичностью, помогают сэкономить свободное пространство перед гаражом. Перед тем, как сделать откатные ворота своими руками, принципиально важно корректно рассчитать нагрузку на фундамент. Преимуществом данного типа конструкции является ее долговечность и надежность, а также — безопасность. Исключается риск случайно повредить авто при закрывании или открывании створок. Все рабочие элементы защищены от влаги, пыли и критических температур. Недостатки: функционирование системы возможно при наличии достаточного пространства для открывания створки. Его размер должен в полтора раза превышать ширину двери, открывающиеся и самого отверстия.

Відкатні ворота своїми руками.

  • Подъемно-поворотные. Состоят из монолитной створки и рамы. Особенностью конструкции является наличие специального механизма, обеспечивающего смену вертикального положения створки на горизонтальное. При этом значительная часть створки в процессе подъема заходит под потолок гаража. Для самостоятельного изготовления применяют металлические профили и специальные рычаги с роликовым механизмом. Он может быть в противовес или шарнирно-рычажным. Такие гаражные ворота привлекают возможностью монтажа в небольших помещениях-боксах. Объединение втулки с автоматикой добавляет функциональности и удобства. Для подъема створки не требуется дополнительного пространства. При необходимости возможно оснащение металлическими панелями, утепление пенополистиролом. Конструкция рекомендуется для гаражей с 1 или 2 въездами. Недостатки: монтаж ворот возможен только в прямоугольные или квадратные отверстия, при повреждении полотна необходима полная его замена или комплексный ремонт.

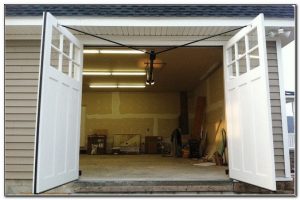

  • Распашные ворота. Является наиболее востребованным вариантом среди украинском течение длительного времени. Установка конструкции предусматривает строгое соблюдение всех требований проекта и схемы. Распашные гаражные ворота выгодно отличаются своей простотой и надежностью, практичностью и легкостью эксплуатации. Для их монтажа не понадобится дорогостоящее оборудование, а также — специальные знания и большой опыт работы в данной сфере.Розпашні гаражні ворота своїми руками. Долговечность конструкции зависит от качества выбранного материала. Ворота изготавливают из металлических труб и профнастила, дерева, пластика, комбинации нескольких материалов и т. В подавляющем большинстве случаев цена распашных ворот будет меньше, чем подъемного или откаточного аналога. При обустройстве конструкции можно сделать дополнительное утепление. Недостатки: необходимость самостоятельно открывать створки, потребность в дополнительном пространстве перед помещением.



  • Секционные ворота. Отличаются простотой установки. Обычно устанавливаются на дачных участках и в загородных коттеджах как альтернативный вход в бокс. Подъемно-секционные системы считаются одними из самых удобных и способны заменить раздвижные аналоги. Они экономят свободное пространство перед гаражом, просты в эксплуатации и ежедневном уходе. Конструкция имеет опрятный и привлекательный вид, не внося диссонанс в общий декор фасада дома. Процесс изготовления ворот не отличается большой сложностью, но требует тщательной подготовки — расчетов и чертежей. Бюджет расходов по сравнению с другими вариантами умеренный и доступен, сложность работ — средняя. Недостатки: отсутствие возможности качественно утеплить бокс, необходимость обязательного установления автоматики.

Сложность изготовления гаражных ворот зависит от их типа, а также — от уровня опыта мастера и наличия необходимого оборудования. Существенную роль играют параметры входного отверстия — высота и ширина, а также — присутствие дополнительных требований (утепление створок, установка автоматики и т.д.). На сегодняшний день наибольшей востребованностью среди автовладельцев пользуются распашные системы. Они состоят из двух створок, в одной из которых возможно расположение калитки — запасного входа, когда отсутствует необходимость перемещения автомобилю.

Этапы изготовления гаражных ворот своими руками

Рассмотрим алгоритм изготовления простейшего варианта — распашных ворот с двух створок. Для ее монтажа не требуется привлечения квалифицированных мастеров, но необходимо учесть несколько принципиальных моментов. Человек, который занимается изготовлением, должен знать технологию сварки и иметь соответствующие практические навыки. Рекомендуется уделить большое внимание обустройству надежных опор и усилению конструкции. Для обеспечения безупречной функциональности нужно проверить вольность движения створок.

Перед тем, как сделать гаражные ворота своими руками, необходимо осуществить ряд расчетов и изготовить эскиз будущей конструкции. Благодаря этому вы сможете правильно закупить нужное количество стройматериалов и комплектующих. Наличие чертежей поможет оптимизировать работу и исключить вероятность конструкторских ошибок на всех этапах.

Рама для гаражных ворот

Рама состоит из двух частей — внутреннего и внешнего каркасов. Вам понадобится сварочный аппарат, рулетка (традиционный или лазерная), уровень строительный, угольник. Одним из надежных и удобных вариантов является изготовление рамы из швеллера № 24. Связывание металлического профиля происходит сваркой. Обеспечить пространственную жесткость рамы поможет вваривания по углам вертикальных рычагов. Шлифовка сварочных швов обеспечит безупречное прилегание ворот. Виготовлення гаражних воріт.

Изготовление каркаса

Параметры каркаса обязательно должны совпадать с размерами въездного проема (проема). С помощью металлических уголков изготавливают две отдельные части, которые соединяются перемычками. Одна отдельная рамка состоит из 4 сваренных между собой частей, для этого нужен металлический уголок. Сварка комплектующих частей должно осуществляться с соблюдением «геометрии» металла. Рекомендуется сверять каждую технологическую операцию по имеющимся чертежам и подробной схемой конструкции. Каркас на самодельные ворота изготавливают из уголков (размер 50х50) и полосами для перемычек (ширина которых составляет от 40 до 50 мм, а толщина от 4 до 6 мм).

Обшивка ворот

С листа цельного металла (толщина около 3 мм) выкраивают полотно в соответствии с заданными размерами. При этом расстояние для наложения-нахлеста двух полотен должно быть 20 мм. По традиционной технологии на левое полотно накладывается правое, а сварка начинается с нижнего сегмента. Затем проверяют положение полотна и прикрепляют его к каркасу. С целью усиления на высоте 100 см рекомендуется горизонтально приварить пояс из металлических уголков.

Изготовление петель для гаражных ворот

Петли отвечают за закрывания створок, а также являются необходимым компонентом крепления. После нанесения разметки и обозначения расстояния между верхними углами левой и правой створок нарисованные пометки повторяют на боковинах рамки. Фиксацию осуществляют с использованием сварочного аппарата. Для врезки замков лучше пригласить опытного мастера, поскольку процесс предусматривает применение профессионального инструмента. При самостоятельном монтаже лучше использовать накладные замки, которые также приваривают к рамке из металла. Самым простым вариантом является приварка петель для навесных замков. С внутренней стороны возможно обустроить засов.

Чтобы обеспечить надежную защиту от критических температур и влаги, все металлические составляющие конструкции окрашивают. Их несколько раз покрывают специальными средствами для железа (лакокрасочными и грунтующих). После высыхания нанесенного слоя нельзя прибегать к чистке металлическими щетками, ведь это повышает риск повреждения защитного слоя.

Монтаж и утепление гаражных ворот

Для эффективного функционирования конструкции большое значение имеет не только соблюдение технологии изготовления ворот, но и их корректная установка. Сегодня пользуются двумя способами монтажа подобных конструкций.

  1.  Первый способ предусматривает сварку створок на специальных подставках, которые расположены на земле. При этом необходимо сваривать треугольные элементы — косынки в углах рамки. Когда монтаж будет завершен, их можно удалить болгаркой или оставить. В последнем случае это даст конструкции дополнительную жесткость. После этого проводят обшивку створок и навески на петли.
  2. Второй способ предназначен для монтажа двойного рамы. С технологической стороны он несколько сложнее и трудоемким. Но при такой установке возможно обустройство качественного утепления.

Установка гаражних воріт.

Утепление гаража способствует сохранению тепла в нем и делает помещение пригодным как к хранению транспортного средства, так и для ремонтных работ. Утепление гораздо проще обустроить на воротах, которые имеют двойную раму. В качестве востребованных материалов используют минеральную вату, пенополистирол, пенополиуретан. Сверху утеплитель закрывают фанерные листы или древесину, проверяя отсутствие воздушных «карманов». Наличие незаполненных мест может привести сбора конденсата и коррозии металла.

Изготовить подъемные или раздвижные ворота своими руками реально, но достаточно сложно. Некоторые из технологических операций требуют специальной подготовки и практического опыта. Выбирая тип конструкции, советуем искать разумный компромисс между своими потребностями и возможностями. Если вы сомневаетесь в собственной компетенции, лучше доверить это дело профессионалам.
